3D視覺主要技術路徑
3D傳感器作為3D視覺的眼睛，通過多個攝像頭與深度傳感器的組合能夠獲得物體三維位置及尺寸等數據，實現三維信息采集。目前3D視覺傳感器主要有雙目相機、結構光相機及TOF（Time of flight）相機。
·3D結構光技術原理：采用紅外光源，發射出來的光經過一定的編碼投影在物體上， 這些圖案經物體表面反射回來時，隨著物體距離的不同會(huì )發生不同的形變。圖像傳感器將形變后的圖案拍下來，基于三角定位法，通過計算拍下來的圖案里的每個像素的變形量，來得到對應的視差，從而進一步測算深度值。
·TOF工作原理：采用紅外光源發射高頻光脈沖到物體上，然后接收從物體反射回去的光脈沖，通過探測光脈沖的飛行（往返）時間來計算被測物體離相機的距離。TOF目前市場上有兩種主流方案 dTof和iTof。行業人士認為，未來，dtof會(huì )逐漸取代itof方案，因為dtof在很多關鍵性能方面對于itof都有絕對優勢，如分辨率，精度對距離感知不明顯，超低功耗，抗干擾能力強，標定方式簡單。但其技術壁壘較高，系統集成度高，供應鏈資源少。
·雙目立體視覺技術原理：通過從兩個視點觀察同一物體，從而來獲得同一物體在不同視角下的圖像。通過三角測量原理來計算圖像像素間的位置偏差（視差）來獲取物體的三維圖像，過程跟人類眼睛的工作原理相似。在雙目立體視覺系統的硬件結構中，通常采用兩個攝像機作為視覺信號的采集設備，通過雙輸入通道圖像采集卡與計算機連接，把攝像機采集到的模擬信號經過采樣、濾波、強化、模數轉換，最終向計算機提供圖像數據。
|
技術路線 |
雙目 |
結構光 |
ToF |
|
|
立體雙目 （被動） |
雙目結構光 （主動） |
|||
|
優點 |
技術成熟、系統成本低、室內外有一定兼容能力 |
主動添加物理紋理、解決單一紋理環境問題、近距離中高精度、抗環境光干擾（半室外環境可用） |
主動投影，適合弱光照使用、近距離(1米內) 毫米級精度 、功耗低 |
算法簡單、測距更遠、幀率高、光照影響小、不同距離精度變化小、兼容室內外動態場景 |
|
缺點 |
單一紋理環境無法識別、強暗光影響大、視覺匹配算法復雜 |
遠距離精度差、強光環境不適用 |
遠距離精度相對較差，隨著距離的拉長，投影圖案變大，精度也隨之變差，室外強光照不宜使用，強光干擾 |
功耗大、中等精度 |
3D視覺在移動機器人領域的應用
隨著視覺技術逐步從2D向3D過渡，3D視覺傳感器以深度感知能力，在三維空間實時感應、目標物體精準識別、多重障礙檢測避障、智能決策及自動化引導等方面占據領先技術優勢，目前已大批量應用在物流電商、自動化、制造業廠內物流、工業及服務機器人、商業等多元化場景，應用邊界不斷拓寬。
在移動機器人領域，3D視覺主要用于導航、避障以及末端物料識別、對接。
準確感知復雜環境是移動機器人的首要任務。“環境”在這里包含多重含義，以無人叉車叉取托盤為例，既包含室內外不同光照強度的干擾、前方是否有障礙、行進路面是否空闊平坦，也包含環境有什么類型的物體、是否有人誤入需要減慢或暫停、前方托盤是空載還是滿載、滿載托盤的插孔位在哪里、又如何規劃叉取路線等。
簡化邏輯就是，基于視覺感知的移動機器人準確識別周?chē)h(huán)境，要避開動靜態障礙物（避障），動態接近至到達目標物體（導航），并與目標物體正確交互（目標探測、定位識別）。
·導航

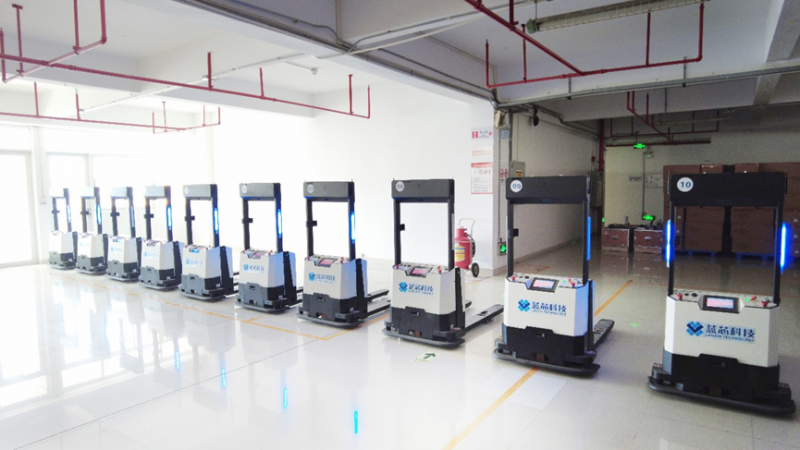

專注于視覺導航移動機器人開發的藍芯科技表示，3D視覺SLAM無人叉車在多變場景、空曠環境中的應用優勢大于2D激光SLAM機器人。
“例如在地堆型倉庫，地堆貨物隨時都在變動，對采用激光SLAM方案的移動機器人而言，頻繁的進出庫、位置的時刻變化，意味著激光雷達掃描的輪廓時刻在變，要在不斷變化的環境中做到可靠定位是十分困難的事情。在大型空曠車間場景，車間內部鋼結構立柱間距較大，地面缺少其他固定參照物。激光SLAM機器人在這類場景下掃描的點云稀疏，定位的可靠性大大減弱。而視覺SLAM機器人通過搭載深度相機采集周?chē)h(huán)境圖像，采集的環境信息豐富，生成稠密點云圖，環境局部改變不影響機器人定位，因而擁有較高的場景適應性。”
除性能外，從成本的角度來看，當前激光傳感器的價格要遠高于3D深度相機，視覺技術的應用正好契合了移動機器人廠商降成本的需求。
·避障
·末端識別、對接
導航、避障、末端識別對接……盡管都需要用到3D視覺技術，但由于各自的需求特性不同，對技術要求也會(huì )有一些差異。易福門相關負責人表示；“從細節上講，導航應用，最重要的是測距精度和幀率，避障應用，最重要的是FoV尺寸和幀率；末端識別應用，最重要的則是高測距精度和點云密度。”
近幾年，伴隨著移動機器人對3D視覺技術需求的上升，針對不同應用的不同需求，為了更好的適應場景，3D視覺廠商門也針對性的推出了相應產品。
作為工業自動化領域電子傳感器的領先制造商之一。易福門3D ToF相機自2017年開始在移動機器人行業逐漸滲透，隨后不斷深入，目前已與國內眾多移動機器人廠商達成合作，被廣泛應用于各大國內外機器人公司的AMR上，包括各種無人叉車，各種潛伏式、重載式AGV等。不論是室內還是室外用，避障導航還是末端識別對接，易福門都可提供非常完善的3D感知方案。
圖漾科技是全球領先的3D機器視覺供應商，為工業和行業應用提供高性?xún)r(jià)比的3D工業相機和配套軟件方案。圖漾科技基于創(chuàng )新并擁有核心專利的3D視覺技術，基于雙目散斑靜態結構光和TOF技術平臺，現已推出FM/FS、FM-IX、PM/PS、TM/TL等四個產品系列、共30多個產品型號的量產產品矩陣，在移動機器人領域，圖漾主要提供3D ToF工業相機TM461-E2、TL460-S1-E1(內置AI邊緣算力)等產品。
|
企業 |
導航 |
避障 |
末端識別、對接 |
|
易福門 |
O3R222，采用940nm光源，可全天候工作，包括可以直接在陽光照射條件下使用，這幀率較高，可以一直工作在20 FPS，讓視覺里程計更加準確，回環檢測更加容易，可大幅提高局部場景的導航和定位能力。 |
O3R225，采用了940nm光源，可全天候工作，并且強化了FoV的角度，達到了105°*78°，是市面上FoV最大的3D ToF相機。兩臺O3R225可得到超過180°的3D視野，4臺O3R225可達到360°的3D視野，同時還可持續工作在20FPS。 |

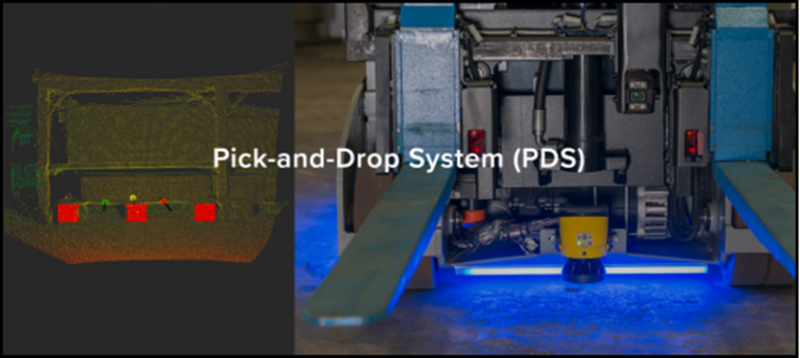

O3D303或者O3R222，這兩款產品可提供非常高精度的點云，同時點云密度比較高，適合托盤或者貨物的位置和角度檢測定位。 |
|
圖漾科技 |

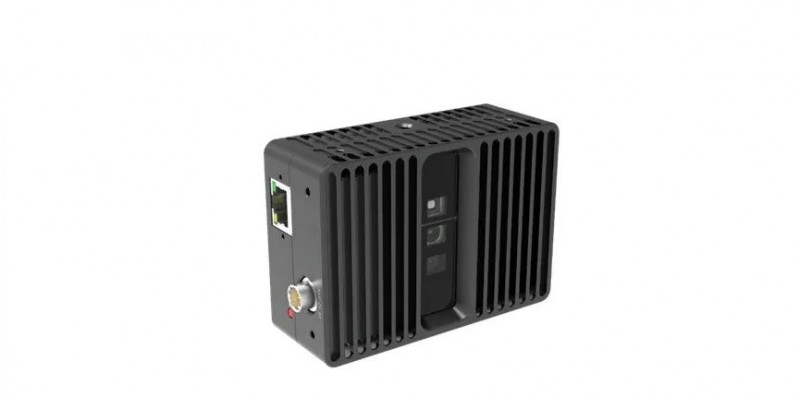

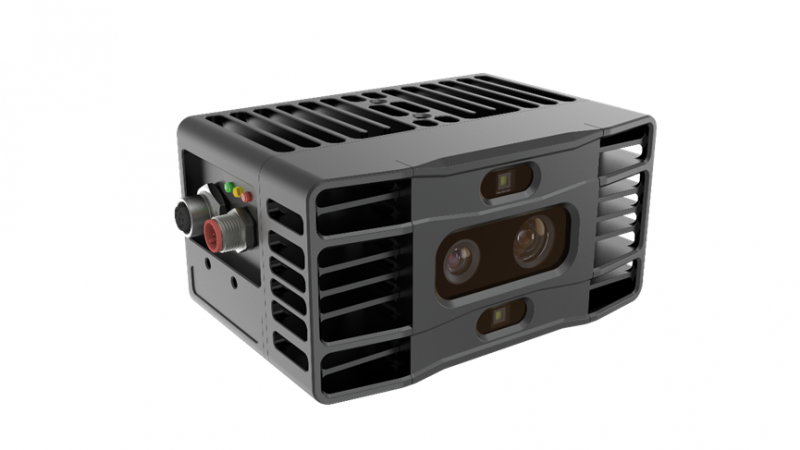

室內中遠距離：TM461-E2，0.1-10.0m測距范圍，深度視場角65°H * 50°V，在96.4 mm x 67.5 mm x 35.8 mm的緊湊體積內，集成了2K RGB分辨率+ VGA 深度分辨率的2路攝像頭及邊緣計算等功能，能夠實現實時精確的動態目標檢測及視覺導航避障功能。 室內外遠距離：TL460-S1-E1，基于索尼背照式ToF傳感器IMX556，毫米級測量精度，深度視場角62°H * 49°V，支持遠距離和室內外應用（室內9.5m，室外4m），內置地平線旭日X3M芯片提供等效5TOPS的本地AI算力，可實現高達30幀/秒的RGB-D圖像采集分析、實時圖像處理和機器學習等多功能。 |
||
|
藍芯科技 |
Eagle-V1： 視場角108°×80°，幀率30fps，定位精度達+／-5mm，可提供視覺定位SDK，支持移動機器人在復雜環境下的定位導航。已在A(yíng)MR產品中成熟應用。 |

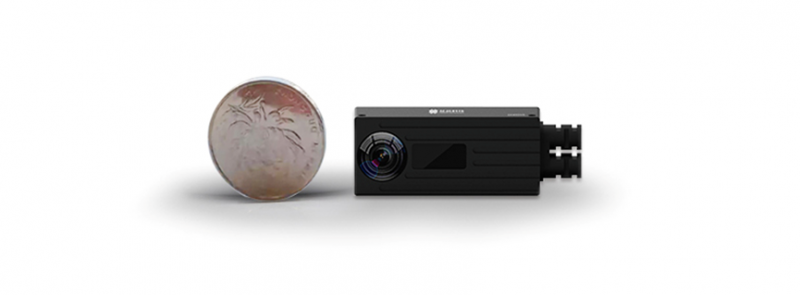

Eagle-M3：FOV109°×92°，抗環境光能力強，達150kLux，可提供避障SDK，支持移動機器人對懸空/低矮障礙物檢測，和動/靜態障礙物檢測。已在A(yíng)MR產品中成熟應用。 Eagle-S1：FOV 114°×35°，體積小便于安裝，帶避障區域設置功能，直接輸出避障控制信號，使用方法完全兼容2D避障激光雷達，用于無人叉車叉齒避障。 |
Eagle-M4：體積小便于安裝，有多種FOV可選，抗環境光能力強，可提供托盤對接SDK，支持無人叉車對托盤的對接識別。已在A(yíng)MR產品中成熟應用。
|
圖表：部分3D視覺企業面向不同場景應用的視覺傳感器產品
未來方向：更高分辨率、更快幀率、更好環境適應性
隨著移動機器人應用不斷深入，要讓機器人看見世界、看清世界、看懂世界，市場將對其感知能力提出了更高的要求，而3D視覺技術的發展正好契合了這種需求。
圖漾科技相關負責人表示：“視覺傳感器技術的發展從早期的單點感應傳感器，到2D視覺傳感器，一直到現在3D視覺傳感器。3D視覺傳感器更接近于人眼的傳感原理，使得3D視覺傳感技術成為目前物流移動機器人導航技術的趨勢，3D視覺技術在移動機器人上的應用，拓展了移動機器人的應用領域，增強了移動機器人的智力感和可靠性，也加速推動了移動機器人產業的發展。”
易福門方面也提到，近幾年，3D視覺技術的發展讓移動機器人裝上眼睛，后期它對眼睛的需求會(huì )越來越大。
但整體來看，當前3D視覺在移動機器人領域的應用尚在初期階段。未來，隨著移動機器人不斷更新迭代，應用環境的愈加多樣化，對3D視覺系統也將有著更為嚴苛的要求，這也將刺激3D視覺系統升級。
易福門相關負責人表示，隨著移動機器人的不斷發展，對于3D相機的需求也將不斷提升，如更高的分辨率，更快的幀率，更好的環境適應性等，這些都是未來發展的方向，“我們需要根據機器人廠商的需要，去提供更適配的產品。”
